一、引言#
vLLM V1 是 vLLM 团队基于 V0 的实践经验并参考工业界其它相关工作提出的最新架构，从 vLLM 0.8.x 版本开始，V1 Engine 将作为 vLLM 启动时的默认选项。
相比于 V0，vLLM V1 具有以下优势：
- 可读性：代码更加简洁易懂、更加模块化；
- 高性能：提供更好的推理性能，使用双进程异步处理不同的 CPU 操作，极大地降低了推理的时延和开销；
- 易扩展：可以轻松集成多样化的特性；
- 易用性：简化了配置，会默认开启一些特性，以提供更好的性能和体验。
下面，本文将揭秘 vLLM V1 从接收请求到算子执行的推理全流程（附超长流程图，画图不易，欢迎点赞 & 收藏~）。
二、整体概览#
在深入具体细节之前，让我们先从整体上认识下 V1 Engine 的推理流程。

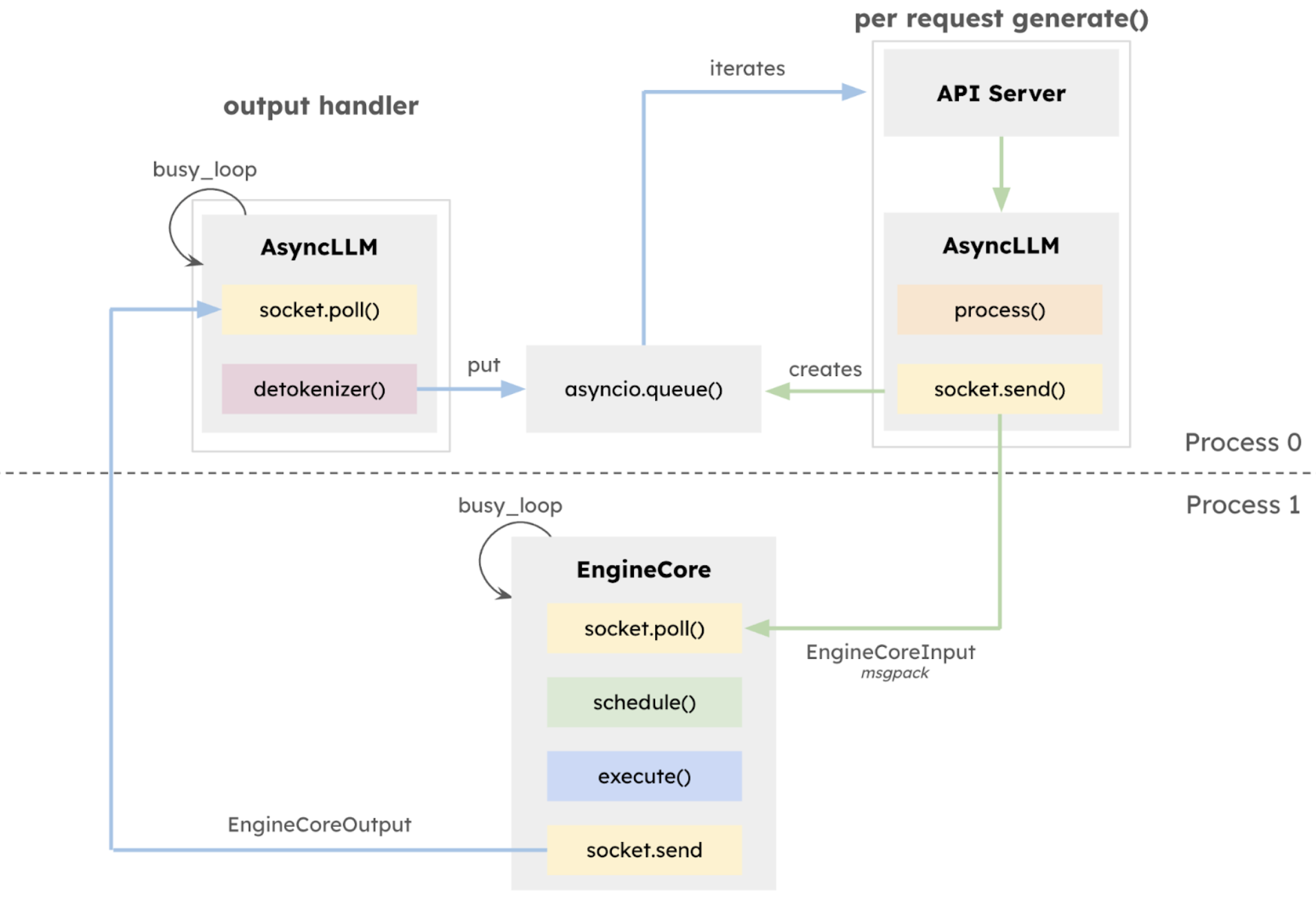

下面是 vLLM 官方博客中提供的 V1 Engine 在线推理架构图。在 V1 中，vLLM 将不同类型的 CPU 密集型操作拆分到了两个相互独立的进程中，以便能够异步执行不同的 CPU 操作，减少了不同步骤之间相互等待的时间，因此能够更好地压榨硬件的计算性能。
Process 0主要负责请求的预处理（如：参数校验）、Tokenization 以及 Detokenization 等操作；Process 1主要负责请求的调度和模型推理等操作。
在优化前（V0），Process 0 和 Process 1 中的操作顺序执行，因此存在许多 CPU 空闲等待的时间，而在 V1 中则是并行执行上面两个进程中的操作，因此极大地提升了整体的推理效率。
下面，本文将基于 vLLM v0.8.5，并以 Qwen 模型的离线推理为例（在线推理类似，本文不再详细展开，请自行阅读源码了解），深入剖析 vLLM V1 自顶向下的推理全流程。
先上图，一切尽在图中~
高清图片链接：link，画图不易，走过路过欢迎点一个 Star！
三、具体流程#
3.1 LLMEngine 执行流程#
LLMEngine 是 vLLM 的离线推理引擎 LLM 和在线推理引擎 AsyncLLM 的基座，主要用于与推理引擎外部进行交互（如：接收并处理用户请求、持续获取并输出推理结果等），属于 Process 0。
下行流程（红色）：
- 将
Prompt列表以及采样参数等内容传入LLM的generate()方法； LLMEngine调用add_request()方法，并将新请求分别加入到Processor、EngineCoreClient以及OutputProcessor中；Processor调用process_inputs()方法，对请求进行预处理，包括：参数校验、语法校验（如果开启 Structured Output 的话）以及 Tokenization 等操作；SyncMPClient调用add_request()方法，将经过预处理的请求放到input_socket中，并通过 ZMQ Socket 发送给EngineCore。SyncMPClient是EngineCoreClient的一种，是LLMEngine中专门用于与EngineCore进行交互的模块。
上行流程（蓝色）：
SyncMPClient在初始化时，会创建一个线程专门用于从output_socket中持续获取推理结果并放到outputs_queue中；LLMEngine循环调用step()方法，并通过get_output()方法从outputs_queue中获取推理结果；OutputProcessor对推理结果进行后处理，包括：Detokenization、准备RequestOutput对象以及终止已经生成结束符的请求等操作；LLM通过generate()方法返回RequestOutput给用户。
3.2 EngineCore 执行流程#
EngineCore 是 vLLM 推理引擎的核心，主要负责请求调度和推理执行。
当 LLMEngine 初始化时，会调用 make_client() 方法创建一个 EngineCoreClient 对象，并可以根据配置创建不同的 EngineCoreClient，用户可以选择继续使用 V0-style 的 Engine，也可以选择 V1-style（本文仅讨论 V1）。当使用 V1 Engine 时，vLLM 会创建一个新的进程 Process 1，并在该进程中执行 EngineCoreProc 中的 run_engine_core() 方法，同时维持一个 run_busy_loop()。
下行流程（红色）：
EngineCoreProc在初始化时，会创建两个线程，分别负责将input_socket中新到来的请求放到input_queue中，以及将output_queue中的推理结果通过output_socket发送给EngineCoreClient；- 在 busy loop 中，首先执行
_process_input_queue()方法，从input_queue中读取请求并转换为Request对象，放到Scheduler的waiting队列中；然后，执行_process_engine_step()方法，让Scheduler进行一次调度，并生成调度结果SchedulerOutput（每个请求本次调度需要推理几个 Token）。更细节的调度逻辑这里不再展开，感兴趣的读者可以自行阅读源码了解； - 将
SchedulerOutput传递给MultiprocExecutor，并调用collective_rpc("execute_model")方法。这里，collective_rpc()方法会将需要调用的Worker方法名以及对应的参数打包并放到rpc_broadcast_mq中，而Worker则可以从该消息队列中获取需要执行的命令。
上行流程（蓝色）：
MultiprocExecutor从worker_response_mq中读取各个Worker返回的推理结果；Scheduler根据当前调度的SchedulerOutput和Worker返回的ModelRunnerOutput更新状态，生成EngineCoreOutputs对象并放到output_queue中；EngineCoreProc中的process_output_socket()线程通过 ZMQ Socket 将output_queue中的推理结果返回给LLMEngine。
3.3 Worker 执行流程#
MultiprocExecutor 初始化时，会创建对应的 1~N 个 Worker，每个 Worker 分别属于一个独立的进程（每个 Worker 对应一张卡）。因此，如果有 N 个 Worker，则整个 vLLM 应用将包含 N + 2 个进程。
每个 Worker 被创建时，都可以拿到 rpc_broadcast_mq 的 Handler（全局只有 1 个），从而可以接收到 MultiprocExecutor 发来的消息；同样地，每个 Worker 也会将自己的 worker_response_mq 的 Handler（全局共有 N 个）交给 MultiprocExecutor，用于返回 Worker 推理的结果。
下行流程（红色）：
Worker从rpc_broadcast_mq获取数据并执行execute_model()方法；ModelRunner执行execute_model()方法，为模型准备输入（如：将数据从 CPU 上搬运到 GPU 上）；Model执行前向推理并计算 Logits；Sampler根据 Logits 进行采样（包括 Greedy、Top p 以及 Top k 等方式），得到最终的输出 Token 并生成ModelRunnerOutput对象。
上行流程（蓝色）：
Worker将模型的推理结果ModelRunnerOutput通过worker_response_mq返回给EngineCore。
3.4 Model forward 与算子调用#
下面以 Qwen 模型为例，展示了各个 Layer 的计算流程，这里不再详细介绍，一切尽在图中~
值得注意的是，对于 Attention Layer，vLLM 中提供了多种后端，如 Flash Attention、Triton 等，每种后端的实现都放在了对应的 AttentionBackend 类中。另外，vLLM 中的大部分算子都放在了 csrc 目录下，在实际调用时，PyTorch 的 Dispatch 机制会根据不同的 Device Key 去调用不同设备的算子。
四、总结#
到此为止，vLLM V1 自顶向下的推理全流程就梳理完了。这里声明一下，本文的主要目的是理清并展示整个推理引擎的 pipeline，从而可以让刚接触 vLLM 或大模型推理领域的读者对整个推理流程的全貌有一个直观的印象，而对于其中的一些细节（如：调度逻辑、KV Cache 处理以及 Socket 通信的实现细节等）选择了略过，感兴趣的读者可以自行阅读源码进行了解，后面我也会考虑再单独写文章对其中的一些模块进行介绍。
另外，目前我的工作就是全职参与 vLLM 社区的开发与维护，后续我还会持续分享更多关于 vLLM 的最新知识，欢迎大家持续关注～
